Ya sea su teléfono inteligente, computadora, parlantes o la bombilla común, cada dispositivo eléctrico necesita una cantidad específica de electricidad para funcionar. Esta electricidad debe regularse para garantizar que su dispositivo funcione correctamente. Demasiado y el dispositivo se descompone; muy poco y es posible que no funcione en absoluto.
Un multímetro es una herramienta que se utiliza para medir la cantidad de electricidad que pasa por un determinado componente midiendo la corriente (amperios), la presión eléctrica (voltaje), la resistencia (ohmios) y la continuidad.
Si está interesado en verificar, solucionar problemas o diseñar sus proyectos electrónicos/eléctricos de bricolaje, un multímetro es una herramienta esencial que debe tener.
Familiarizarse con el multímetro
Antes de medir cualquier cosa con el dispositivo, primero deberá familiarizarse con las partes y funcionalidades comunes de un multímetro.
Pantalla/Escala: Una pantalla o escala es donde verás los valores de tus medidas.
Interruptor giratorio: El interruptor giratorio permite al usuario cambiar entre el tipo de medidas que está tratando de probar. Esto incluiría mediciones valiosas como voltaje, resistencia y corriente.
Botón de función: Algunos valores proporcionados por el interruptor giratorio tendrán múltiples funciones. Use el botón de función para cambiar entre estas funciones.
Conectores de entrada: Los conectores de entrada son donde insertará las sondas de prueba. La mayoría de los multímetros tendrán tres conectores de entrada. Los multímetros normalmente vienen con dos sondas de prueba. La sonda de prueba negra siempre se insertará en el conector de entrada COM (común). A menos que esté tratando de medir una corriente que se pueda medir en más de un amperio, su sonda de prueba roja siempre debe estar insertado en el conector de entrada más a la derecha donde puede medir voltaje, resistencia, continuidad y corrientes medibles en miliamperios.
Relacionado:Cosas a considerar antes de comprar un multímetro
Aprendizaje a través de la aplicación práctica de un multímetro
La mejor manera de aprender es aplicando. Hoy aprenderá a usar un multímetro midiendo los valores de esta fuente de alimentación de módem de emergencia de bricolaje.
El objetivo es simple. Tome una batería de herramienta eléctrica de 20 voltios y baje su voltaje para cumplir con los requisitos de energía de un módem de 12 voltios. Este proyecto utilizará un convertidor reductor (convertidor reductor), un diodo, algunos cables y, por supuesto, el multímetro.
Para aquellos que se preguntan, se usa un convertidor reductor (el circuito con un LED rojo brillante en la imagen) para ajustar y reducir el voltaje de una fuente de alimentación. El de la imagen está preconstruido; ¡Puedes comprar uno fácilmente en cualquier tienda de electrónica!
Cómo usar un voltímetro
El voltaje es una de las medidas más comunes que necesitará medir. El voltaje es la diferencia de potencial eléctrico entre dos puntos. Al igual que la presión del agua de la manguera de su jardín, el voltaje es la presión eléctrica que empuja la corriente a través del circuito.
Permítanos medir el voltaje verificando primero si sus sondas de prueba están en la configuración predeterminada. La sonda de prueba negra debe insertarse en el puerto COM y la sonda de prueba roja en el puerto más a la derecha. Use el interruptor giratorio hasta que se alinee con el símbolo V (voltaje).
Si está midiendo un dispositivo/circuito alimentado por batería, asegúrese de que la pantalla muestre el símbolo de CC. Si está probando algo que no funciona con un paquete de baterías, como electrodomésticos (refrigerador, lavadora, ventilador eléctrico), presione el botón de función hasta que la pantalla indique que está listo para leer AC Actual.
Nuestro proyecto funciona con una batería de herramienta eléctrica, lo que significa que usamos los valores de CC de nuestro multímetro. Para medir cuánto voltaje sale del convertidor reductor, toque la sonda de prueba negra en la salida negativa (-) y la sonda de prueba roja en la salida positiva (+) del circuito del convertidor reductor.
¡Estupendo! Parece que el convertidor reductor genera exactamente los 12 voltios que necesita nuestro módem de 12 voltios. Eso significa que el convertidor reductor no necesita ser ajustado.
Otro elemento comúnmente medido por el voltaje son las baterías. La siguiente imagen muestra una batería 18650 que proporciona alrededor de cuatro voltios. Si el voltaje muestra un signo negativo, eso solo significa que sus sondas de prueba deben cambiarse.
Relacionado: Cómo verificar el voltaje con un multímetro
Cómo medir la corriente
La corriente es la tasa de flujo de electrones de un punto a otro. Como discutimos anteriormente, si el voltaje es la presión del agua de la manguera de su jardín, la corriente es el agua misma que está siendo expulsada de la manguera.
Para medir la corriente, necesitará un circuito vivo/alimentado. Medir la corriente puede ser un poco complicado ya que necesita hacer que su multímetro sea parte del circuito en sí. Entonces, tendrá que insertar sus sondas de prueba de tal manera para lograrlo.
Veamos cuánta corriente está consumiendo nuestro dispositivo. Configure su interruptor giratorio para medir "mA" (miliamperios). Si no está seguro, mejor inserte su sonda de prueba roja en el conector de entrada "10A" del multímetro y configure su interruptor giratorio para medir "A" (amperios) solo para estar seguro. Si su lectura ni siquiera registra un amperio completo, coloque su sonda de prueba roja nuevamente en el conector de entrada predeterminado y configure su interruptor giratorio para medir miliamperios.
Como puede ver, el cable se ha desconectado del convertidor reductor, lo que hace que nuestro multímetro forme parte del circuito. La pantalla proporciona un pequeño valor de 1,07 miliamperios, como se esperaba dado que el dispositivo no se está utilizando. Una vez que su dispositivo esté en uso, espere que los valores aumenten.
Cómo usar un ohmímetro
La resistencia se mide en ohmios, de ahí el nombre de probador de ohmímetro. La resistencia es una propiedad de un material que dificulta el paso de la corriente. Es como cuando la manguera de su jardín está obstruida con suciedad, lo que dificulta la salida del agua.
Todos los materiales tienen algún nivel de resistencia a la electricidad. El caucho tiene una alta resistencia, por lo que se utiliza para aislar cables. El cobre tiene muy poca resistencia, y es por eso que los cables de cobre se usan para transferir electricidad.
La fuente de alimentación del módem de emergencia de bricolaje utiliza un diodo como protección de polaridad inversa. Un diodo es como una válvula de retención de agua: permite que la corriente pase en una dirección y bloquea la corriente si intenta pasar en la dirección opuesta.
Las marcas en el diodo son imperceptibles. El ohmímetro puede decir si el diodo está orientado correctamente.
Coloque el interruptor giratorio en el símbolo Ω (omega), que significa ohmios, luego use los cables de prueba para verificar si mide alguna resistencia.
El ohmímetro está leyendo cero. Eso significa que esta orientación del diodo proporciona resistencia cero cuando la corriente fluye desde el cable que toca la sonda de prueba negra.
Si las sondas de prueba están invertidas, el ohmímetro lee alrededor de 2,4 megaohmios (observe el símbolo M en la pantalla). Esto significa que esta orientación bloqueará (resistirá) que la corriente pase por el circuito.

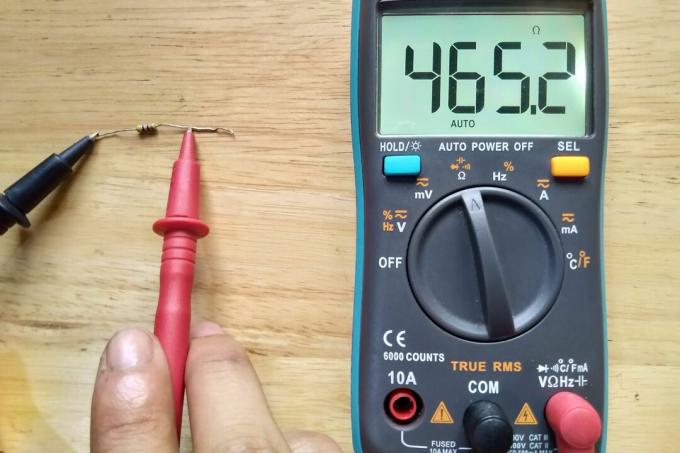

Aparte de los diodos, una de las cosas más comunes para medir con un ohmímetro, por supuesto, será una resistencia. A diferencia de un diodo, una resistencia bloqueará (resistirá) la corriente para cualquier orientación que use su sonda de prueba. En la imagen de abajo, la resistencia tiene una resistencia de 465 ohmios.
Cómo comprobar la continuidad
La continuidad no es realmente un valor de ningún tipo. Sin embargo, sigue siendo una valiosa función de prueba de un multímetro. La función de continuidad probará si el flujo de corriente de un dispositivo/circuito está siendo interrumpido. Uno de los usos más comunes de la función de continuidad es verificar si dos puntos de un circuito están conectados o no.
Para hacerlo, configure su interruptor giratorio en el símbolo de onda/diodo, como se muestra en un círculo en la imagen a continuación.
Pulse el botón de función hasta que aparezca el símbolo de onda/diodo en la pantalla. Si toca dos puntos de un circuito (nodo) y hace un sonido, eso significa que están conectados. Si el multímetro no emite ningún sonido, los puntos no están conectados y tienes un circuito abierto.
Como puede ver en la imagen de arriba, uno de los cables del convertidor reductor no está conectado. El multímetro no hace ningún sonido.
El cable ahora está conectado. El multímetro emite un sonido, indicando que los dos puntos están conectados.
Otro uso común de la función de continuidad es comprobar si se ha fundido un fusible (lo que ha dado lugar a un circuito abierto) o si sigue funcionando.
Para aquellos en el mercado de un nuevo multímetro
Los multímetros vienen en diferentes formas, tamaños y configuraciones. Algunos tienen funcionalidades adicionales que hacen que el multímetro sea más capaz. Como principiante, querrá un multímetro que pueda medir voltaje, amperios, ohmios, continuidad, así como características que le faciliten la lectura de dichas medidas.
Se recomienda encarecidamente que elija un multímetro con pantalla digital, valores eficaces verdaderos y funcionalidad de rango automático para que sus pruebas sean mucho más fáciles.
¿Quieres empezar a usar un multímetro para tomar medidas eléctricas? Esta guía es para usted.
